15A 固定式端子台
固定式端子台，端子盤，15A 600V，9.1mm pitch，柵欄式雙排型端子台，PC材質，電極P數規格為3P、4P、6P、12P，螺絲規格為M3鐵鍍鎳，使用線徑為22~16AWG。
- 產品型號: CB1-15A
- 產品目錄: 固定式端子台
規格說明
| 產品型號 Model Number | CB1-15A |
| 產品型式 Product Type | 柵欄式雙排端子台 |
| 額定電功率 Electrical Rating | 15A, 600V |
| 本體材質 Product Materials | PC, Black |
| 端子規格 Terminal | Brass, Chromium Plated 0.8t |
| 螺絲規格 Screw | 鐵鍍鎳 M3 |
| 使用線徑 Wire Range | 22 ~ 16 AWG |
| 最大鎖緊扭力 Max. Torque Value | 10Kg/cm |
| 工作溫度 Working Temperature | -40˚C to +105˚C |
| 電極P數 Number of Poles | 3P, 4P, 6P, 12P |
| Pitch (terminal to terminal) | 9.1mm |

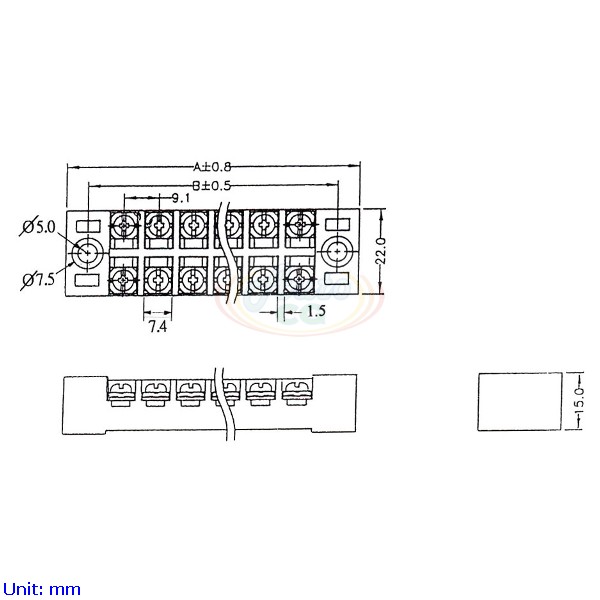

產品尺寸圖
| Poles | 3 | 4 | 6 | 12 |
|---|---|---|---|---|
| A (mm) | 46 | 55 | 73 | 127 |
| B (mm) | 36 | 45 | 63 | 117 |
| Item Type | Fixed Terminal Blocks 15A |
|---|---|
| Electrical Rating | 15A, 600V |
| Pitch (terminal to terminal) | 9.1mm |
